Sensoren

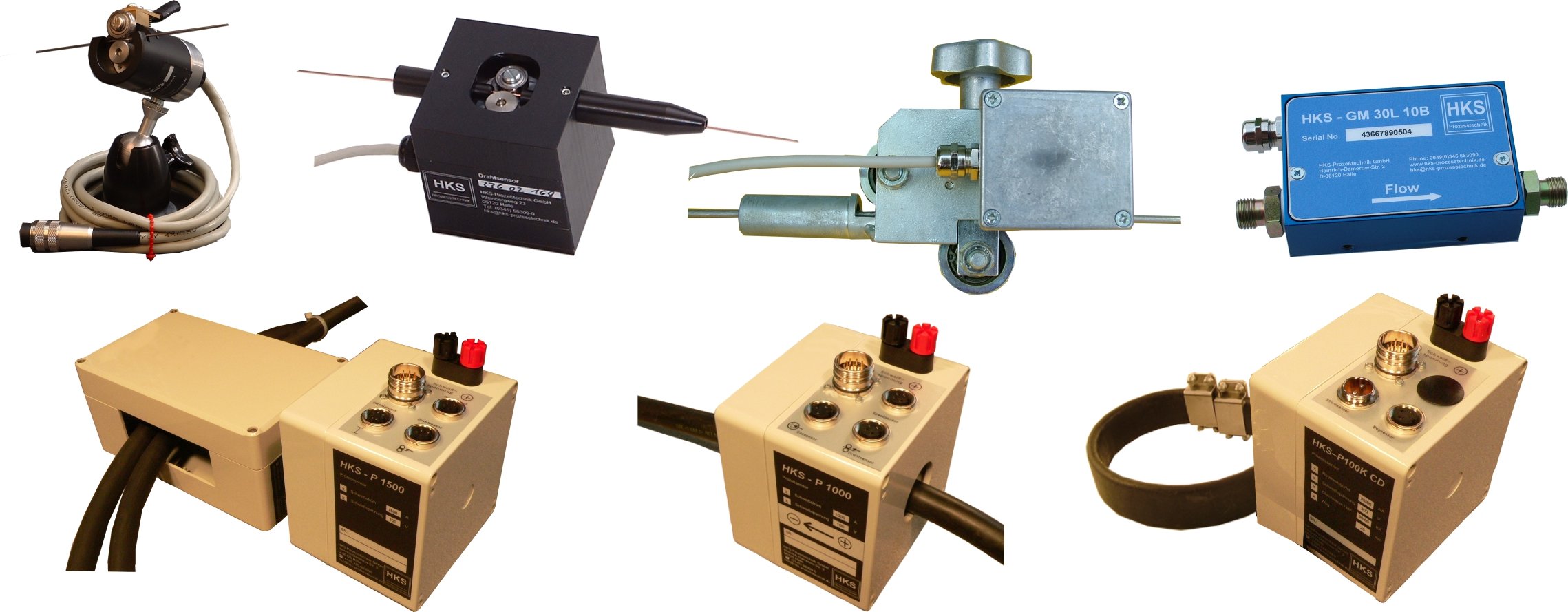

HKS Sensoren Produktuebersicht

HKS bietet Messwertgeber für alle relevanten Schweißprozessgrößen an. Mit diesen kalibrierten Sensoren ist der Einsatz unabhängig vom Hersteller der Schweißtechnik an jeder Schweißanlage möglich.

Die Sensoren zeichnen sich durch eine hohe Robustheit aus. Der Einsatz ist auch unter extremsten Bedingungen (Hochspannungszündung bei WIG Schweißen) durch intelligente Schutzschaltungen und eine konsequente galvanische Trennung möglich.

Wählen Sie nach Prozessgrößen:

Strom/Spannung

Die Strom- Spannungsmessung erfolgt nach dem Prinzip eines kompensierten Hallsensors. Der Einsatz reicht von Standardmessaufgaben bis zu Vergleichsmessungen zum Abgleich der Anzeigeinstrumente der eingesetzten Schweißanlagen (Gerätekalibrierung).

Anschlussmöglichkeit für die HKS Gas- und Drahtsensoren

Prozesssensoren P350/500; P700/1000; P1400/2000; P2800/4000 (alle baugleich)
Prozesssensoren P350/500; P700/1000; P1400/2000; P2800/4000 (baugleich)
Prozesssensor P1000
Prozesssensor P1000

Prozesssensoren (Neuentwicklung 2019)
P350/500;   P700/1000;   P1400/2000;   P2800/4000
(baugleich)
für alle Lichtbogenschweißverfahren;
vollständig WIG / Plasma - tauglich

Messbereiche Strom:
350A AC/    +/-   500 A max
700A AC/    +/- 1000 A max
1400A AC/  +/- 2000 A max
2800A AC/  +/- 4000 A max

Messbereiche Spannung:  10V,  100 V, 300 V
Versorgung: 9...36 V
Ausgang: +/-10 V
Genauigkeit: +/- 1 %
Bandbreite:   Strom 100 kHz/  Spannung 40 kHz
Maße: (HxBxT)/Gewicht: 200 x 150 x 75 mm, 2 kg

Prozesssensor P1000-S3
für alle Lichtbogenschweißverfahren;
vollständig WIG / Plasma - tauglich

Messbereiche:
Strom: +/- 300 A; +/- 500 A; +/-1000 A
Spannung: +/- 100 V
Versorgung: 9...36 V
Ausgang: +/-10 V
Genauigkeit: +/- 1 %
Bandbreite:  Strom 100 kHz/ Spannung 40 kHz
Maße/Gewicht: 120 x 120 x 105 mm, 1 kg

Prozessensor P1500
Prozessensor P1500

Prozesssensor P1500-S3
für UP-Schweißverfahren

Messbereich: Strom +/- 2000 A, (+/- 3000 A auf Anfrage)
Spannung +/- 100 V
Versorgung: 9...36 V
Ausgang: +/-10 V
Genauigkeit: +/- 2 %
Bandbreite:  Strom  10 kHz / Spannung 40 kHz
Maße/Gewicht:  Sensor 120 x 120 x 105 mm; 1 kg
Stromwandler 120 x 200 x 90 mm; 1 kg

Prozesssensor P100K-H
Prozesssensor P100K-H

Hinweis:
Der P100K-H wurde speziell für den Einsatz mit unserem WeldQAS, WeldAnalyst bzw. WeldScanner entwickelt.  Nur diese Gerätekombination kann durch die hohen Abtastraten die schnellen Schweißprozesse in Ihrer Dynamik abbilden.

Prozessensor P100K-H-S3
für das Widerstandsschweißen sowie für Bolzenschweißverfahren mit Kondensatorentladung (KES)

Messbereiche:
Strom +/-20, 30, 60, 80, 100 kA , Drift bei DC/MF <1% v. MBE
Spannung: +/- 10 V oder 300V
Versorgung: 9...36 V (3 W)
Ausgang: +/-10 V
Bandbreite: U: 100 kHz; I: 10 kHz
Genauigkeit: U: +/- 1,0 % v.MBE;   I: +/- 1,5 % v.MBE

Abmessungen
LxBxH: 60x200x120 mm;  Gewicht: 0,7 kg
Rogowski-Spule: Durchmesser 120 mm; Gewicht: 0,5 kg

Anbau:
Rogowski-Gürtel

Gasdurchfluss

Die Gasdurchflussmenge wird nach dem Prinzip der Abkühlung eines aufgeheizten Sensorelementes gemessen, welches dem Gasstrom ausgesetzt ist. Sie ist anwendbar für alle in der Schweiß- und Schneidtechnik eingesetzten nicht brennbaren Gase.

Gassensor GM 30L 10B -S3

Messbereich: 0...30 l/min, Ar
Eingangsdruck: 10 bar
Versorgung: 10...24 V DC, ca.70 mA
Ausgang: 0 ... 5 V
Genauigkeit: +/- 3 %
Maße/Gewicht: 98 x 65 x 28 mm; 0,5 kg

Drahtvorschubgeschwindigkeit

Die Abtastung der Drahtgeschwindigkeit erfolgt über einen Rollenmechanismus mittels Impulsgeber, je nach Typ für Drahtdurchmesser von 0,8 - 5 mm.

Anschlussmöglichkeit an  die HKS-Prozesssensoren P1000 und P1500

HKS stationärer Drahtsensor

stationärer Drahtsensor  DV25ST-S3
(für industriellen Dauereinsatz)

Option: Analogausgang

Messbereich: 0...25 m / min
Drahtdurchmesser: 0,8...2 mm
Versorgung: 10... 30 V
Ausgang 732 Hz bei 5 m/min 3660 Hz bei 25 m/min
Genauigkeit 1 %
Maße/Gewicht: 60 x 60 x 50 mm; 300 g
Befestigung: Spanndorn
Montage: direkt am Drahtvorschubkoffer

HKS mobiler Drahtsensor

mobiler Drahtsensor - DV25M-S3
(für Übersichtsmessungen und Laborzwecke)

Option: Einsatz für WIG

Messbereich: 0...25 m / min
Drahtdurchmesser: 0,8...2 mm
Versorgung: 10... 30 V
Ausgang: 732 Hz bei 5 m/min 3660 Hz bei 25 m/min
Genauigkeit: 1 %
Maße/Gewicht: 85 x 60 x 35 mm; 465 g
Befestigung: Magnetfuß
Montage: Klemmanschluss an Schweißdraht

HKS Drahtsensor UP-Schweißen

Drahtsensor für das UP-Schweißen  DV25UP-S3
(für indusriellen Dauereinsatz)

Messbereich: 0...25 m / min
Drahtdurchmesser: 2...6 mm
Versorgung: 10... 30 V
Ausgang: 303 Hz bei 5 m/min 1515 Hz bei 25 m/min
Genauigkeit: 1 %
Maße/Gewicht: 170 x 120 x 70 mm; 960 g
Befestigung: Spanndorn
Montage: anstelle des Richtsatzes

Weitere Prozessgrößen

Kraft
Sensor zur Messung der Andruckkraft beim Widerstandsschweißen

Weg
Wegsensoren zur Messung der Eintauchtiefe beim Bolzen- und Widerstandsschweißen



Schweißgeschwindigkeit
Sensor zur Messung der Schweißgeschwindigkeit

Temperatur
Berührende Temperaturmessung (Thermoelemente) und berührungslose Messung (Pyrometer) für Metalloberflächen beim Schweißen, z.B. zur Messung der Abkühlzeit

und viele weitere messbare Prozessgrößen, z.B.:

  • Vorwärmtemperatur
  • Pulvertemperatur
  • Körperschall
  • Kühlmittelfluss
  • Anpressdruck
